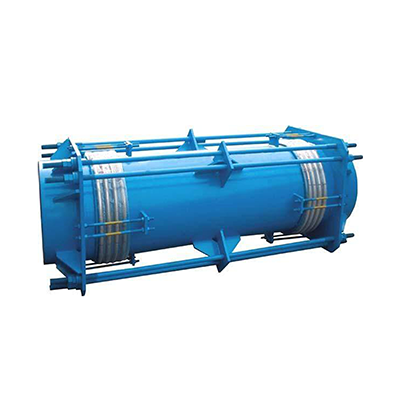

JDH型大拉杆横向波纹补偿器
产品概述
JDH型大拉杆横向波纹补偿器使用说明：大拉杆横向型波纹器可以补偿弯曲管段的横向位移和量值不大的角位移，通常不用来补偿角位移。
使用范围
【产品名称】：JDH型大拉杆横向波纹补偿器
【产品别名】：横向波纹补偿器，大拉杆波纹补偿器、波纹补偿器
【产品规格】：【DN100mm-DN1000mm】
【产品压力】：0.25-2.5MPa
【产品认证】：ISO9001-2008
【适用范围】：【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】
【产品材质】：碳钢，球墨铸铁，不锈钢.
【产品颜色】：蓝色，可根据客户要求调色.
【工作温度】：-40度至80度
产品特点
该补偿器由接管﹑二个波纹管以及大拉杆等零件构成。球面螺母绕球面垫圈转动，同时拉杆还具有承受内压推力能力。该补偿器两个波纹管、长中间接管以及大拉杆等零件构成，它能吸收管系的横向位移。产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。能够实现管道的横向，角向位移。能够吸收管线的内压推力。运行稳定，使用寿命长。
大拉杆横向波纹补偿器对支座作用力的计算：
横向弹力： Fy=Ky·Y 弯矩：M=Fy·L
式 中： Ky-横向刚度 N/mm Y-横向实际位移（变形量）mm
L-管架到补偿器中点的距离 m。
应用举例（不考虑温度对补偿量及刚度的修正）
某碳钢管道，公称通径500mm，工作压力0.6MPa，介质温度350℃，环境最低温度-10℃，补偿器安装温度20℃，根据管道布局（如图）需安装一大拉杆横向型补偿器，用于补偿AB管段160mm的横向位移，补偿器疲劳破坏次数按15000次考虑，试计算支座AC的受力。
解：（1）根据AB管段的横向位移
Y=160mm，查样本可选用0.6DLB500-FB-2000，横向补偿量Y0=193mm，横向刚度Ky=22N/mm
（2）A、C支座受力计算
计算时考虑冷紧且冷紧量可取实际补偿量的一半即1/2Y。 FA=Ky·160/2=22×80=1760(N) MA=FA×2=1760×2=3520（N·m）
FB=Ky·160/2=22×80=1760(N) MB=FB ×2=1760×2=3520（N·m）
即：A，C支座分别承受1760牛顿的推力和3520牛顿·米的力距。
产品服务
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答。
售中服务
1、守信合同，保证及时供货，随时保持与客户联系
2、对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
1、产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
2、产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
3、对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
4、对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，共同提高产品质量与服务质量。

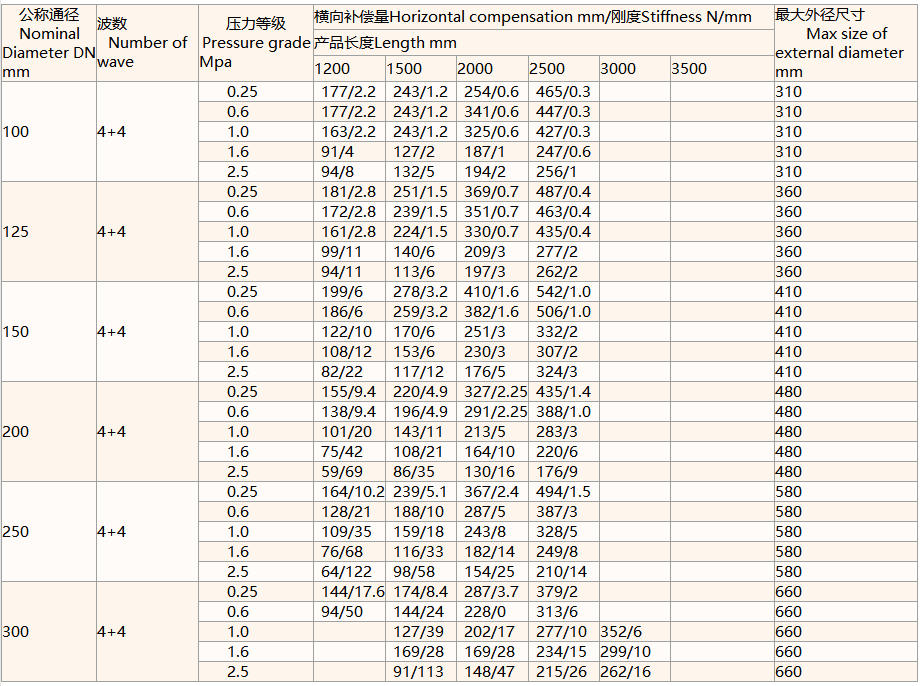

主要链接尺寸
订货流程与须知
订货须知
1、客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）结构长度
（2）连接形式
（3）公称直径、全通径、缩径、管道尺寸
（4）用介质及温度、压力范围
（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
