JDZ轴向内压式波纹补偿器
产品概述

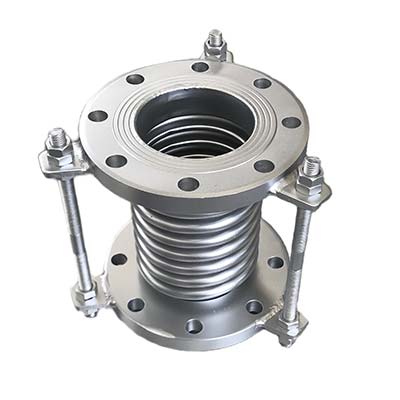

JDZ型轴向内压式波纹补偿器习惯上也叫减震式波纹补偿器，波纹管，膨胀节，或伸缩节。由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。轴向内压式波纹补偿器属于一种补偿元件。JDZ型轴向内压波纹补偿器主要用于补偿轴向位移，具有补偿角位移的能力，但一般不应用它来补偿角位移。
使用范围
【产品名称】：JDZ型轴向内压式波纹补偿器
【产品别名】：通用型波纹补偿器、波纹管膨胀节
【产品规格】：【DN32mm-DN1000mm】
【产品压力】：0.6-2.5MPa
【产品认证】：ISO9001-2008
【适用范围】：【弱酸、弱碱、弱腐蚀类、油、热水、冷水等】
【产品材质】：碳钢，球墨铸铁，不锈钢.
【产品颜色】：蓝色，可根据客户要求调色.
【工作温度】：-40度至80度
产品特点
本产品利用其工作主体波纹管的有效伸缩变形，以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化，或补偿管线、导管、容器等的轴向、横向和角向位移。JDZ型轴向内压式波纹补偿器利用自身的主要弹性元件波纹管的伸缩和偏移来进行对管道线路的位移补偿，补偿量大，弹性好，产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气等介质。
1.补偿吸收管道轴向、横向、角向热变形。
2. 波纹补偿器伸缩量，方便阀门管道的安装与拆卸。
3.吸收设备振动，减少设备振动对管道的影响。
4.吸收地震、地陷对管道的变形量。
JDZ型内压式波纹补偿器对支座作用力的计算：
内压推力：F=100·P·A 轴向弹力：Fx=Kx·（f·X）
横向弹力：Fy=Ky·Y 弯 矩：My=Fy·L
弯 矩：Mθ=Kθ·θ 合成弯矩：M=My+Mθ
式中：Kx：轴向刚度N/mm X：轴向实际位移量mm
Ky：横向刚度N/mm Y：横向实际位移量mm
Kθ：角向刚度N·m/度 θ ：角向实际位移量度
P：工作压力MPa A：波纹管有效面积cm2(查样本)
L：补偿器中点至支座的距离m
JDZ型轴向内压式波纹补偿器应用举例：
某碳钢管道，公称通径500mm，工作压力0.6MPa，介质温度300°C，环境最低温度-10°C，补偿器安装温度20°C，根据管道布局（如图），需安装一内压式波纹补偿器，用以补偿轴向位移X=32mm，横向位移Y=2.8mm，角向位移θ=1.8度，已知L=4m，补偿器疲劳破坏次数按15000次考虑，试计算支座A的受力。
产品服务
产品标准
产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。
售前服务
产品介绍，技术交流，非标产品设计，疑难解答。
售中服务
1、守信合同，保证及时供货，随时保持与客户联系
2、对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。
售后服务
1、产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。
2、产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
3、对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
4、对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，共同提高产品质量与服务质量。

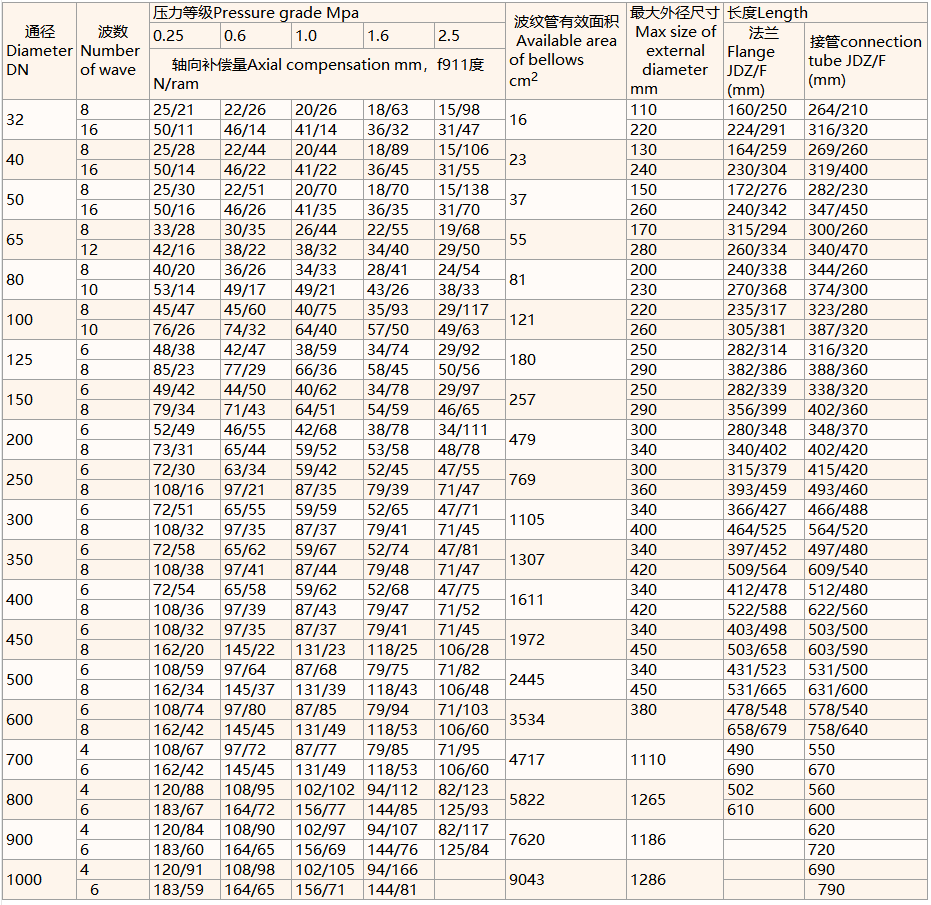

主要链接尺寸
订货流程与须知
订货须知
1、客户对产品有特殊要求，须在订货合同中提供以下说明：
（1）结构长度
（2）连接形式
（3）公称直径、全通径、缩径、管道尺寸
（4）用介质及温度、压力范围
（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
2、本厂可根据客户特殊要求配置定做和设计特殊产品。
